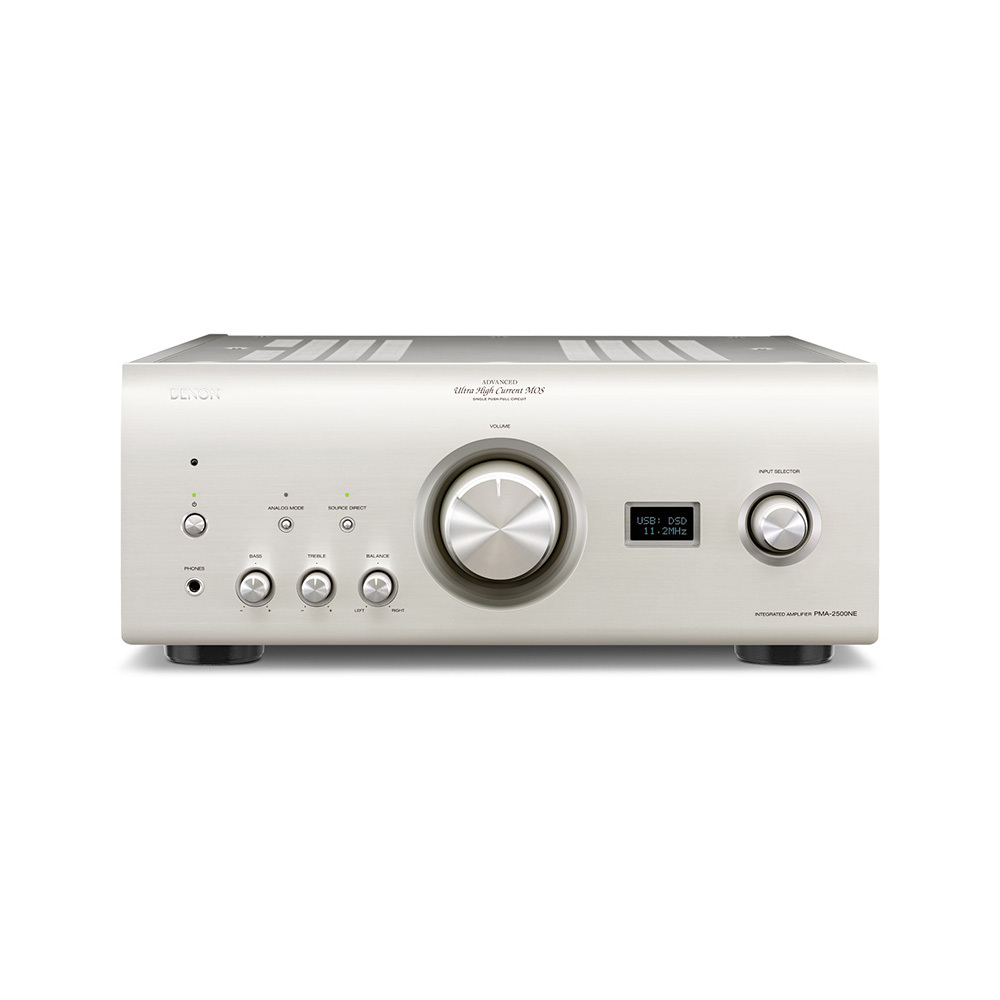

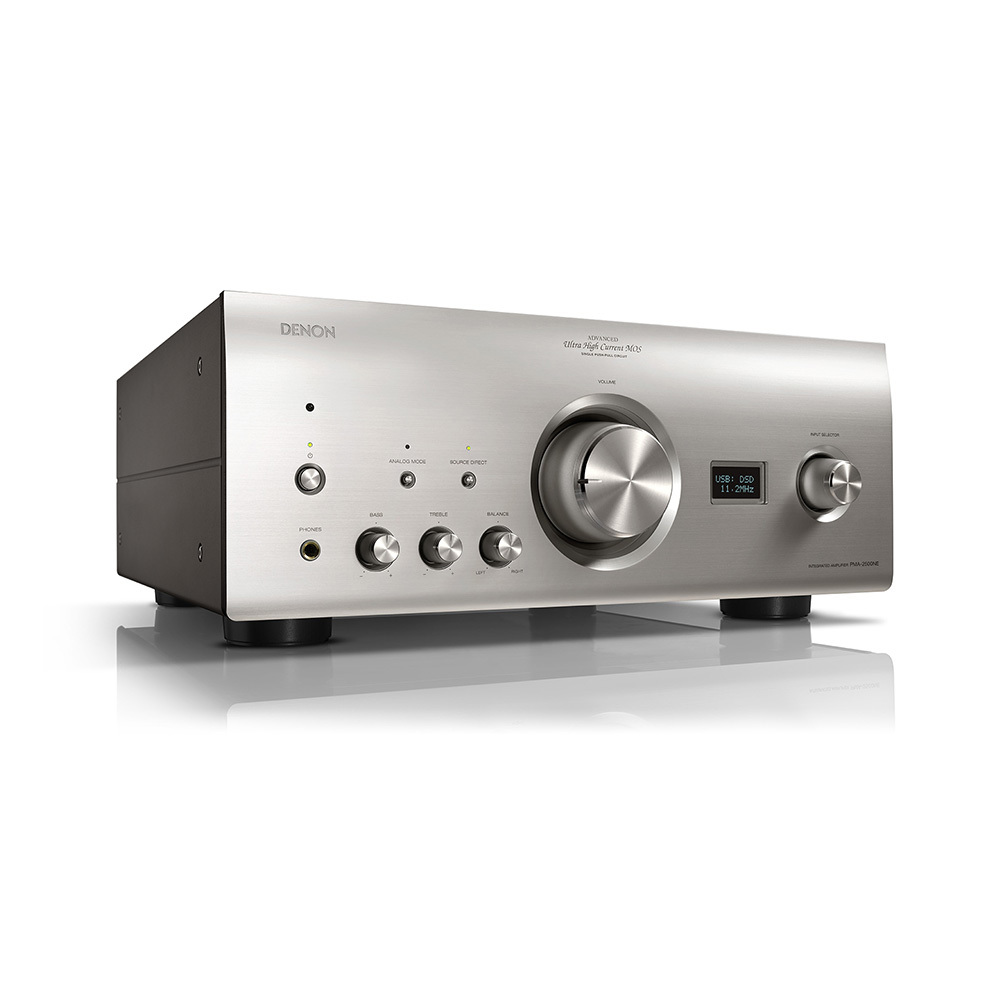

Denon PMA-2500NE

Интегральный усилитель с USB-ЦАП для аудио высокого разрешения и использующий схемотехнику, применяющуюся в High-end моделях

• 2 x 160 Вт (4 Ом) выходная мощность
• Модифицированная одинарная двухтактная схема усилителя мощности на полевых транзисторах ультравысоких токов (UHC) с новыми барьерными диодами Шоттки
• ЦАП, генератор синхронизирующих импульсов Master Clock Design
• USB-B вход для аудио высокого разрешения с частотой дискретизации до 384 кГц с разрядностью 32 бит для PCM сигналов и DSD файлов 11.2 МГц (2,8/5,6/11,2 МГц)
• Схема подавления помех для устранения негативных воздействий на качество звука, вызванных частотными шумами компьютера, подключенного к усилителю по USB-B
• Дисплей OLED для индикации источника и частот дискретизации
• Режим Analog Mode для высокого качества звучания при воспроизведении аналогового аудио без помех, создаваемых в цепи цифрового управления, питание на цифровой вход и дисплей не подается при таком режиме.
• Усовершенствованный алгоритм обработки AL32 Processing Plus
• Конструкция прямого механического крепления на базе для снижения нежелательных вибраций
• Конструкция шасси из 6 независимых блоков для исключения посторонних шумов
• Парные трансформаторы с монтажным узлом, исключающим ток утечки
• Силовой трансформатор с отдельными блоками питания для аналоговых и цифровых схем
• Широкий динамический диапазон воспроизводимого аудио, поддержка файлов высокого разрешения от современных аудио источников
• Высококачественный регулятор громкости для точной настройки
• Входы цифровые: 2 Оптических и 2 Коаксиальных
• Встроенный MM/MC фонокорректор
• Поставляется в серебристом цвете, исполнение Premium

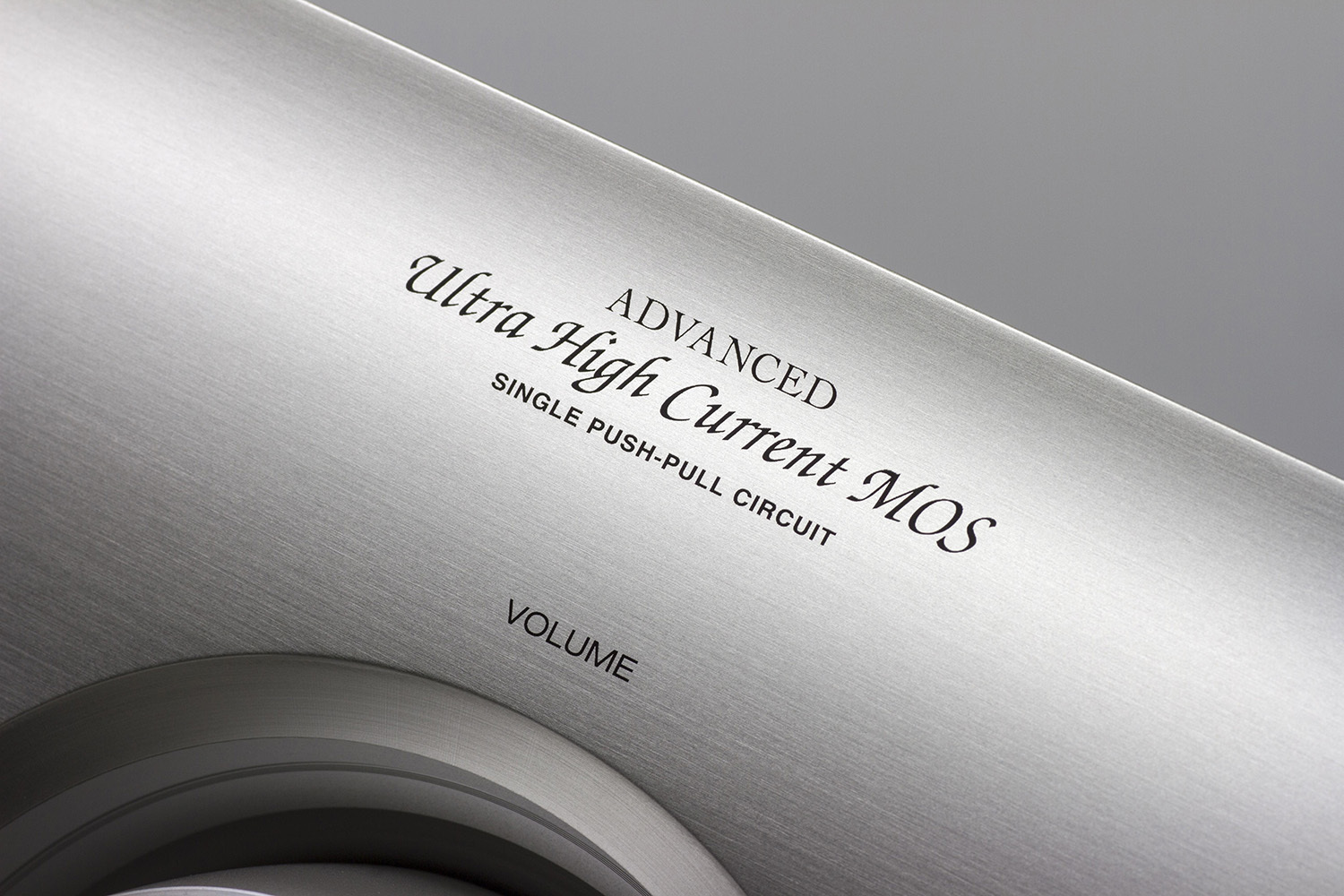

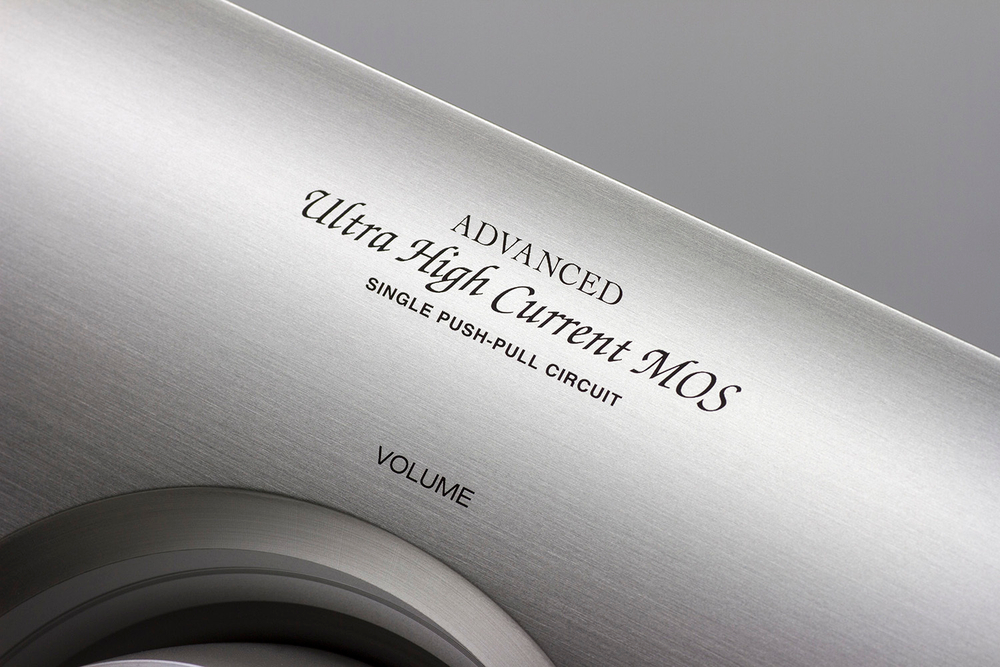

Единая двухтактная схема Advanced UHC-MOS

Для достижения безупречного баланса между детальностью и мощностью звука, усилитель PMA-2500NE использует полевые транзисторы ультравысоких токов (UHC-MOS), способные производить достаточно тока в одной двухтактной конфигурации, обеспечивающей превосходную линейность в выходном каскаде по звуковому диапазону музыкальных источников. Техника параллельного использования нескольких схем усилителя для обеспечения стабильного тока, решила проблему «загрязненности» звука, вызванной неравномерной производительностью среди отдельных схем. А для достижения музыкального выражения, наполненного звуковыми нюансами, Denon продолжает концентрировать внимание на усиление, производимое одной парой каскада усиления. Усилитель PMA-2500NE наделен высоковольтными, емкими полевыми транзисторами UHC-MOS (максимальный ток 210 А). К тому же, парные полевые транзисторы каскадный усилитель поддерживают постоянное напряжение UHC-MOS, улучшая стабильность температуры, для должного использования превосходных акустических характеристик UHC-MOS.

Конструкция усилителя с высоким коэффициентом усиления

Традиционная двухэтапная конфигурация схемы усилителя была заменена на одноэтапную конфигурацию усилителя с высоким коэффициентом усиления для более прямого пути прохождения сигнала. Получение безупречно чистого звука стало возможным за счет уменьшения количества устройств, через которые проходят звуковые сигналы, сокращая путь прохождения сигнала до абсолютного минимума. Защитная схема для выходного каскада усилителя мощности также была значительно улучшена. Ограничитель тока был устранен в пользу системы, которая контролирует изменения температуры силового транзистора в режиме реального времени, также пропускная способность каскадных транзисторов была увеличена с 1,5 А до 2,0 A. В результате чего пропускная способность мгновенного тока усилителя была увеличена более чем в два раза (110 А), по сравнению с традиционными конструкциями, также была значительно улучшена способность управления акустическими свойствами (коэффициент затухания: более 700, 20 Гц – 20 кГц).

Схема высокоскоростной тепловой обратной связи

Помимо UHC-MOS усилителя мощности и температурной компенсации транзисторов, усилитель PMA-2500NE оснащен транзисторами задающего каскада усилителя мощности, которые были термически связаны с радиатором (толстая листовая медь). Так как все устройства, связанные с реактивным током, были термически связаны, реактивный ток теперь более стабилен, что позволяет получить ещё более чистый и стабильный звук.

Схема усилителя постоянного тока

Схемы активного автоматического управления и конденсаторы связи были полностью перемещены от входа к выходу для обеспечения полноценной «простой и прямой» конфигурации схем. Для получения схем усилителя с постоянным током (DC) высокой стабильности, в схемах автоматического управления постоянным током была использована простая пассивная схема с конденсаторами и резисторами. К тому же повторное исследование дифференциального выхода схемы усилителя на полевых транзисторах FET с использованием Dual FET каскадное соединение, позволило улучшить характеристики DC, что позволило добиться более стабильного воспроизведения в нижнем диапазоне по сравнению с обычными конструкциями.

Надежная схема блока питания

Усилитель PMA-2500NE оборудован двумя трансформаторами, которые установлены на противоположных сторонах системы крепления для предотвращения утечки (ПУ) в целях избежания взаимного влияния силового потока – источника шума, трансформаторов. Для стабилизации были использованы специально разработанные, емкие электролитические конденсаторы Denon, а в стабилизационных схемах находятся высокоскоростные барьерные диоды Шоттки с малыми потерями и низким уровнем шума. Это обеспечивает достаточную подачу чистого тока. Для получения «простой и прямой» конфигурации схемы, блок соединения между блоком диода, а также блок конденсатора были удалены, чтобы резко сократить путь до усилителя мощности. Для уменьшения сопротивления на линии электропередачи используется волоконно-оптический кабель большого сечения.

Конфигурация шасси с 6 независимыми блоками

Шасси PMA-2500NE сконструировано из 6 отдельных блоков (фонокорректор и плата входов, секция управления, схема усиления, схема управления громкостью, блок питания и USB ЦАП) для предотвращения взаимных помех между цепями, блокировки шумов и получения в итоге четкого стерео. Стальные, толщиной 1,6мм пластины вмонтированы в шасси с целью устранения искажения звучания, вызванных взаимными помехами между блоками.

Фонокорректор MM/MC

Усилитель PMA-2500NE содержит фоноэквалайзер, поддерживающий переключение входов картриджей ММ и МС. Данный фонокорректор имеет высокий коэффициент усиления, а так как цепи в структуре схемы могут оказывать нежелательное влияние на качество звука, «простая и прямая» конфигурация является значительным улучшением. Тип переключателя MM/MC на усилителе PMA-2500NE был изменен с кнопочного на релейный, благодаря чему сокращена конфигурация схемы и уменьшены цепи прохождения сигнала, что позволило усилить тонкие аналоговые сигналы с большей чистотой.

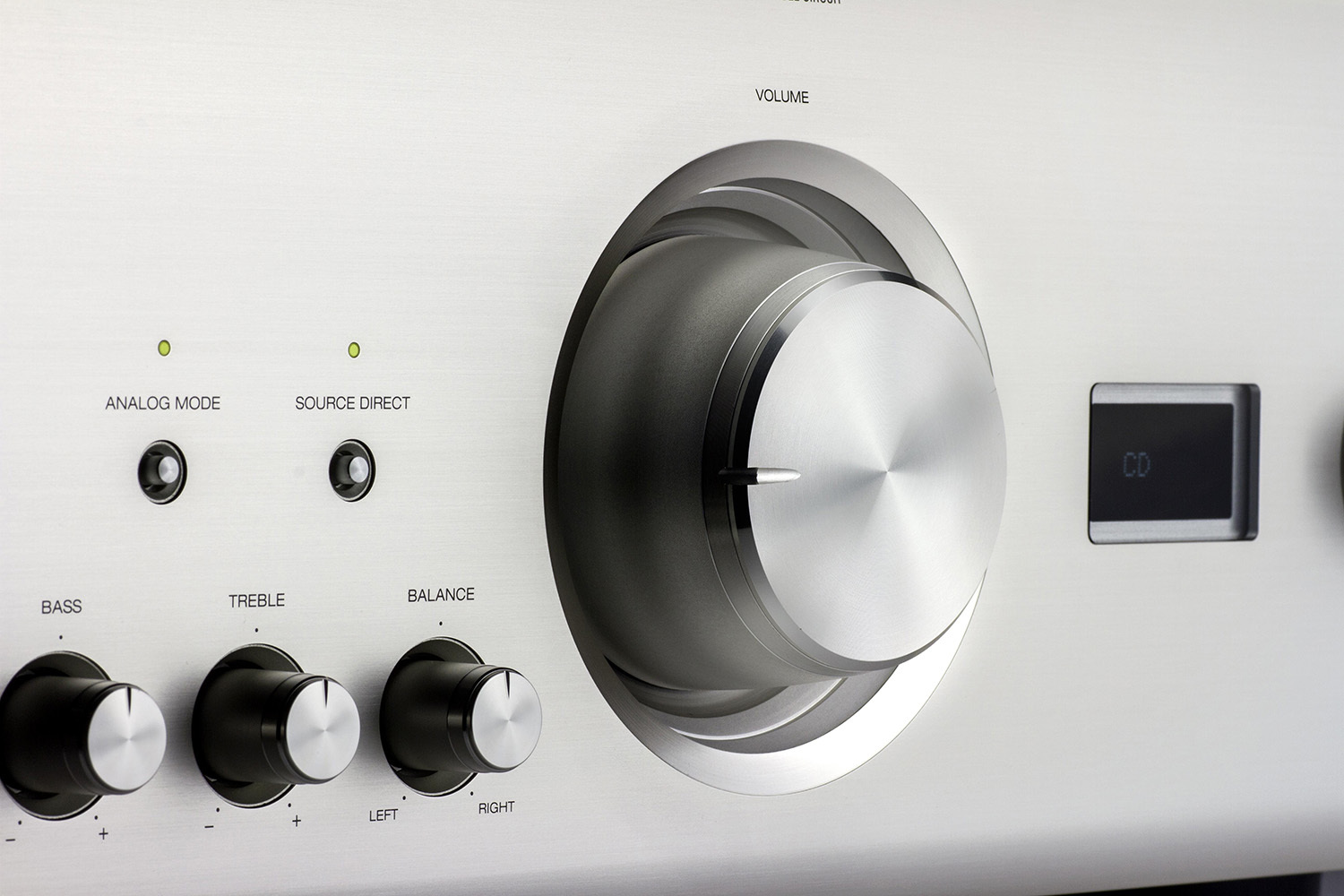

Аналоговый регулятор уровня громкости

PMA-2500NE имеет надёжный механический регулятор уровня громкости. Поскольку аналоговый регулятор уровня громкости, который Denon по-прежнему использует в своих моделях, не требует наличия схемы буфера входа, конфигурация такой схемы стало быть проще, чем схемы цифрового регулятора уровня громкости. Алюминий, используемый в изготовлении регулятора громкости, в 2,5 раза толще, чем на стандартных регуляторах-кнопках, в связи с чем увеличилась их масса и, соответственно, способность подавлять механические вибрации.

Цифровой изолятор

Усилитель PMA-2500NE оборудован высокоскоростным изолятором для устранения негативных воздействий на качество звука, вызванных высокой частотой шума от компьютера, подключенного через USB, или от цифровых входов PMA-2500NE. Поскольку данные передаются путем магнитного воздействия посредством катушек, встроенных в интегральную микросхему, вход и выход электрически изолированы. Благодаря изоляции сигнальной линии между цифровой аудио-схемой и Ц/А конвертером, устранено неблагоприятное влияние высокочастотного шума на аналоговую аудио-схему вслед за Ц/А конвертером. В усилитель PMA-2500NE также встроен специальный силовой трансформатор для цифровой схемы, чтобы приглушить шум от источника питания. Кроме того, схема цифрового входа была размещена ниже основания, на котором закреплен трансформатор, и состоящего из трех стальных пластин толщиной 1,6 мм для предотвращения отрицательного влияния на аналоговую аудио-схему.

Аналоговый режим

При воспроизведении аналогового аудио Analog mode ( Аналоговый режим)* может быть использован для отключения соответствующего цифрового трансформатора, что означает остановку всей незадействованной цепи цифровой обработки и помогает избежать высокочастотное воздействие на аналоговую секцию. Аналоговый режим также отключает дисплей. Позволяет наслаждаться настоящим аналоговым усилением.

Внешний вход Предусилителя

PMA-2500NE имеет “EXT.PRE” – фиксированные входы усиления, которые могут быть использованы для подсоединения внешнего предусилителя. Это удобно и используется в построении домашнего кинотеатра, когда требуется подсоединение A/V ресивера через его входы Pre-out.

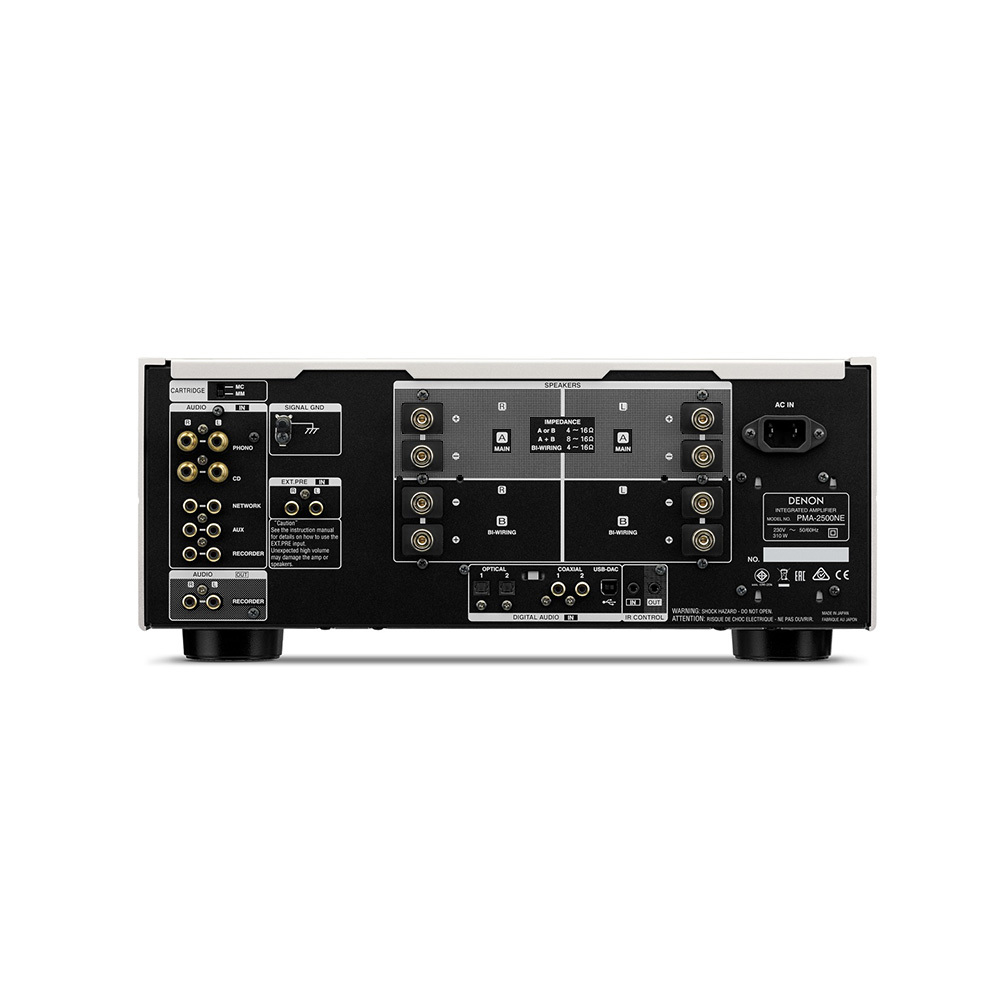

Позолоченные акустические разъемы

PMA-2500NE имеет позолоченные акустические разъёмы для предотвращения коррозии и надёжного долговечного соединения. Также можно использовать соединение типа "лопатка" и "банан".

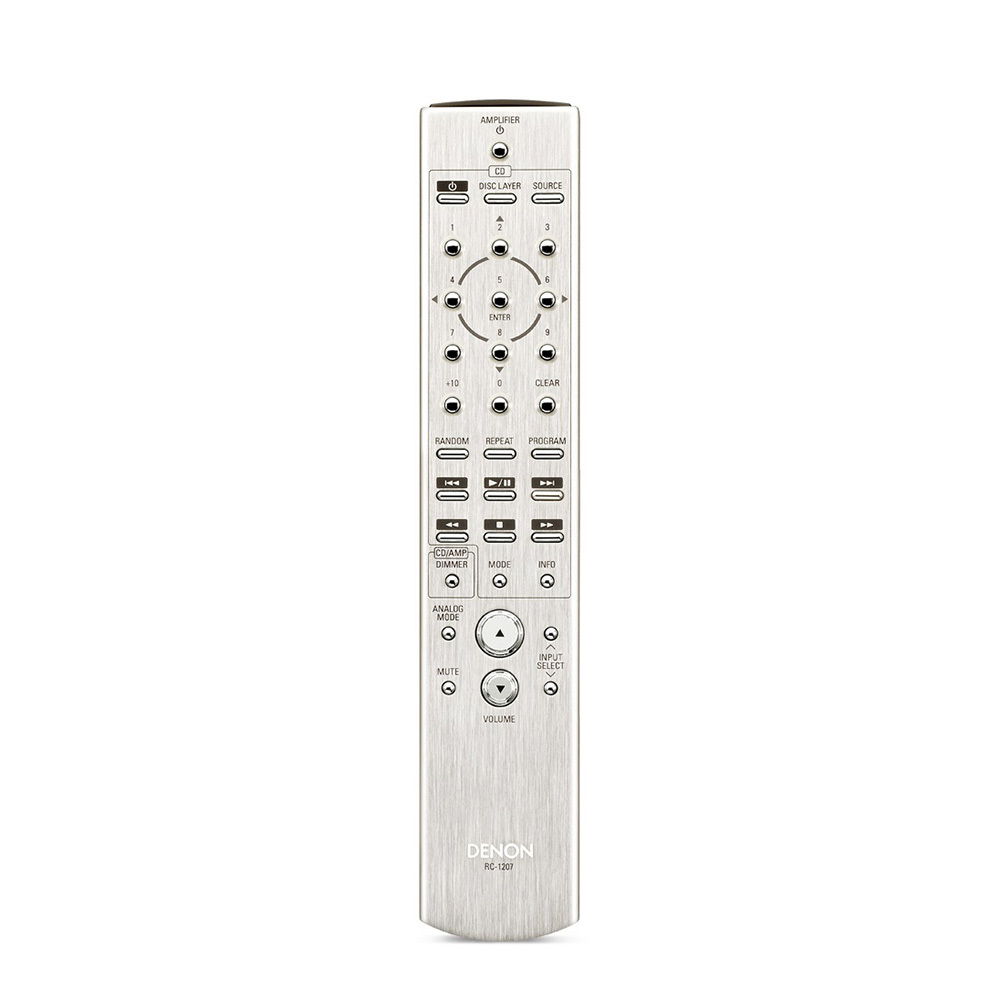

Пульт ДУ

PMA-2500NE поставляется с удобным пультом ДУ, верхняя часть корпуса которого изготовлена из алюминия, и может управлять также DCD-2500NE и другими CD-проигрывателями Denon.

Характеристики

Потребляемая мощность в режиме ожидания, Вт: 0.2
Автоотключение
Отсоединяемый шнур питания
Пульт ДУ: RC-1207
Функция Системного управления
Максимальные размеры (Ш x Г x В), мм: 434 x 431 x 181
Вес, кг: 25.0
